فلزیاب پالسی چگونه کار میکند؟ بررسی تخصصی فناوری Pulse Induction
مرداد
آنچه در این مقاله می خوانید
جدول محتوا
- فلزیاب پالسی چیست؟
- اساس علمی عملکرد فلزیاب پالسی
- نقش لوپ در عملکرد فلزیاب پالسی
- جریان گردابی چیست و چرا اهمیت دارد؟
- Sample Delay در فلزیاب پالسی چیست؟
- Pulse Width یا عرض پالس چه تأثیری دارد؟
- چرا فلزیاب پالسی در خاک معدنی عملکرد خوبی دارد؟
- آیا فلزیاب پالسی واقعاً عمق بیشتری دارد؟( فروش فلزیاب )
- تفاوت عملکرد فلزیاب پالسی و VLF
- چه عواملی روی عملکرد فلزیاب پالسی تأثیر میگذارند؟
- اشتباهات رایج در هنگام و استفاده خریدفلزیاب پالسی
- آیا فلزیاب پالسی برای همه مناسب است؟
- سوالات متداول درباره نحوه کار فلزیاب پالسی
اگر بخواهیم عملکرد فلزیاب پالسی را در یک جمله خلاصه کنیم، باید بگوییم این دستگاه با ارسال پالسهای کوتاه الکترومغناطیسی و اندازهگیری پاسخ ایجادشده در محیط اطراف کویل، وجود یک هدف فلزی را تشخیص میدهد. اما پشت همین فرآیند ساده، مجموعهای از مفاهیم الکترومغناطیسی، زمانبندی بسیار سریع مدار و پردازش سیگنال قرار دارد.
شناخت این فرآیند برای کاربر حرفهای اهمیت زیادی دارد؛ زیرا بسیاری از برداشتهای اشتباه درباره عمق فلزیاب، حساسیت، تأخیر پالس و عملکرد دستگاه در خاک معدنی، از درک ناقص نحوه کار فناوری Pulse Induction یا PI ناشی میشود.
فلزیاب پالسی چیست؟
تفاوت اصلی فلزیاب پالسی با بسیاری از دستگاههای VLF در نوع سیگنالی است که به کویل ارسال میشود. در فناوری PI، دستگاه بهجای تولید یک میدان متناوب پیوسته، پالسهای الکتریکی کوتاه و پرقدرت را به سیمپیچ ارسال میکند.
این پالس، میدان مغناطیسی ایجاد میکند. پس از قطع جریان، میدان اولیه فروکش میکند؛ اما اگر یک جسم فلزی در محدوده میدان قرار داشته باشد، پاسخ الکترومغناطیسی متفاوتی ایجاد میکند که مدار گیرنده میتواند آن را اندازهگیری کند.
به بیان ساده، دستگاه ابتدا محیط را تحریک میکند و سپس بررسی میکند که آیا پس از پایان تحریک، پاسخی غیرعادی از یک جسم رسانا باقی مانده است یا خیر.
اساس علمی عملکرد فلزیاب پالسی
برای درک دقیقتر اینکه فلزیاب پالسی چگونه کار میکند باید فرآیند را به چند مرحله تقسیم کنیم.
مرحله اول؛ تولید پالس
مدار الکترونیکی دستگاه جریان الکتریکی را برای مدت بسیار کوتاهی از طریق کویل عبور میدهد. عبور این جریان باعث ایجاد میدان مغناطیسی در اطراف سیمپیچ میشود.
قدرت، طول و شکل این پالس به طراحی مدار دستگاه بستگی دارد و یکی از عواملی است که روی رفتار کلی فلزیاب تأثیر میگذارد.
مرحله دوم؛ قطع جریان
پس از پایان پالس، جریان کویل بهسرعت قطع میشود. در این لحظه میدان مغناطیسی ایجادشده نیز شروع به فروپاشی میکند.
این نقطه برای فلزیاب بسیار مهم است، زیرا مدار گیرنده باید بتواند تفاوت بین فروپاشی میدان اولیه و پاسخ احتمالی یک هدف فلزی را تشخیص دهد.
مرحله سوم؛ ایجاد جریان گردابی در فلز
اگر یک جسم فلزی در میدان مغناطیسی قرار داشته باشد، تغییر میدان میتواند جریانهای الکتریکی کوچکی را درون آن ایجاد کند که به آنها Eddy Current یا جریان گردابی گفته میشود.
این جریانها خودشان میدان مغناطیسی ثانویه تولید میکنند. همین میدان ثانویه است که اطلاعات ارزشمندی درباره وجود هدف در اختیار سیستم تشخیص قرار میدهد.
مرحله چهارم؛ دریافت پاسخ
پس از ارسال پالس، دستگاه برای یک بازه زمانی مشخص پاسخ محیط را نمونهبرداری میکند.
اگر پاسخ دریافتشده با رفتار عادی زمین متفاوت باشد، مدار پردازش میتواند آن را بهعنوان یک سیگنال احتمالی هدف شناسایی کند.
مرحله پنجم؛ پردازش و اعلام سیگنال
در نهایت اطلاعات به سیستم پردازش منتقل میشود و دستگاه نتیجه را از طریق تغییر صدا، شدت سیگنال، نمایشگر یا روشهای دیگر به کاربر اعلام میکند.

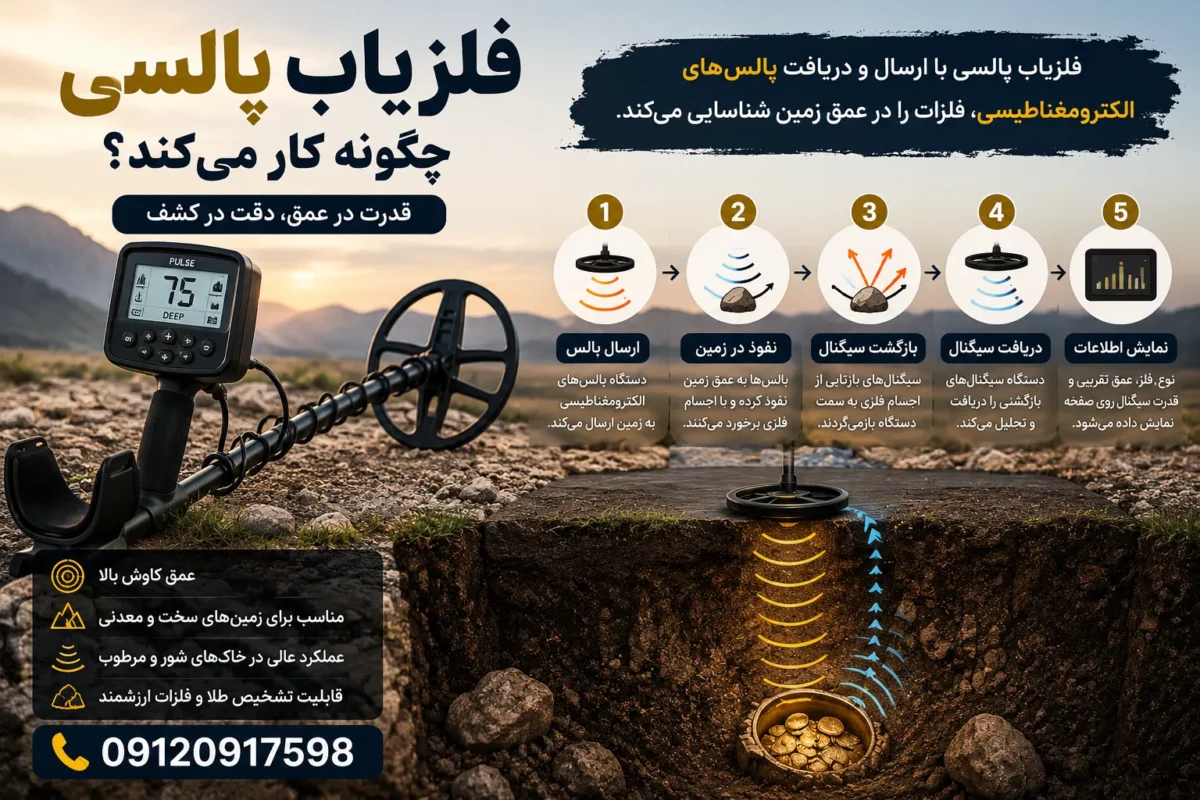

بنابراین مسیر کلی عملکرد را میتوان اینگونه خلاصه کرد:
پالس الکتریکی → میدان مغناطیسی → القای جریان در هدف → میدان ثانویه → دریافت → نمونهبرداری → پردازش سیگنال → هشدار
نقش لوپ در عملکرد فلزیاب پالسی
لوپ فقط یک سیمپیچ ساده برای ایجاد میدان نیست؛ بلکه یکی از مهمترین اجزای تعیینکننده رفتار دستگاه است.
در بسیاری از طراحیهای PI، یک کویل میتواند وظیفه ارسال پالس و دریافت پاسخ را انجام دهد. طراحیهای دیگر ممکن است از آرایشهای متفاوت فرستنده و گیرنده استفاده کنند.
اندازه و شکل کویل نیز اهمیت دارد. کویل بزرگتر میتواند میدان وسیعتری ایجاد کند و برای اهداف بزرگتر یا جستجوی عمقیتر مناسب باشد، اما این موضوع به معنی افزایش نامحدود عمق نیست.
در مقابل، کویل کوچکتر معمولاً کنترل بهتری روی ناحیه نزدیک به سطح و اهداف کوچک ارائه میدهد.
بنابراین هنگام مقایسه دو فلزیاب پالسی، فقط مشخصات جعبه کنترل را بررسی نکنید؛ کویل بخشی از سیستم تشخیص است.
جریان گردابی چیست و چرا اهمیت دارد؟
جریان گردابی همان حلقههای جریان الکتریکی کوچکی هستند که در یک رسانا در اثر تغییر میدان مغناطیسی ایجاد میشوند.
وقتی پالس فلزیاب به هدف میرسد، میدان ایجادشده میتواند در جسم فلزی جریانهای گردابی ایجاد کند. این جریانها نیز میدان ثانویهای به وجود میآورند که پس از پایان پالس اولیه برای مدت کوتاهی قابل اندازهگیری است.
اما پاسخ همه فلزات یکسان نیست.
نوع فلز، اندازه، شکل، جهت قرارگیری، رسانایی الکتریکی و فاصله از کویل میتوانند روی شکل و شدت پاسخ تأثیر بگذارند.
به همین دلیل نمیتوان صرفاً بر اساس یک بوق دستگاه، جنس یا ارزش یک هدف را با قطعیت تعیین کرد.
Sample Delay در فلزیاب پالسی چیست؟
یکی از مفاهیم مهم در فناوری PI، Sample Delay یا تأخیر نمونهبرداری است.
پس از پایان پالس، دستگاه بلافاصله یا پس از یک تأخیر مشخص شروع به اندازهگیری پاسخ میکند. این فاصله زمانی میتواند تأثیر قابل توجهی روی نوع سیگنالهایی داشته باشد که دستگاه بهتر مشاهده میکند.
بهصورت مفهومی:
- تأخیر کوتاهتر میتواند برای مشاهده پاسخهای سریعتر مفید باشد.
- تأخیر بلندتر میتواند برخی پاسخهای ناشی از زمین و مواد رسانای خاص را کاهش دهد.
- تنظیم نامناسب ممکن است باعث از دست رفتن بخشی از اطلاعات هدف شود.
بنابراین Sample Delay را نباید یک تنظیم ساده برای «افزایش عمق» در نظر گرفت. این پارامتر در واقع بخشی از زمانبندی سیستم دریافت و پردازش سیگنال است.
Pulse Width یا عرض پالس چه تأثیری دارد؟
عرض پالس به مدت زمانی اشاره دارد که جریان پالس در کویل برقرار است.
تغییر این پارامتر میتواند روی میدان ایجادشده، مصرف انرژی و نحوه پاسخ سیستم اثر بگذارد. در طراحیهای مختلف، مهندسان بین قدرت پالس، زمان پالس، مصرف انرژی، سرعت بازیابی و نوع هدف مورد نظر تعادل برقرار میکنند.
بنابراین یک دستگاه با پالس قویتر لزوماً در تمام شرایط عملکرد بهتری ندارد.
قدرت بیشتر بدون طراحی مناسب مدار دریافت و پردازش، الزاماً به معنای عمق بیشتر نیست.
این نکته برای ارزیابی ادعاهای تبلیغاتی فلزیابها اهمیت زیادی دارد.
چرا فلزیاب پالسی در خاک معدنی عملکرد خوبی دارد؟
یکی از نقاط قوت شناختهشده فناوری PI، عملکرد مناسب آن در بسیاری از خاکهای معدنی است.
خاک میتواند حاوی مواد معدنی رسانا یا مغناطیسی باشد که برای برخی سیستمهای فلزیابی سیگنالهای مزاحم ایجاد میکنند. طراحی پالسی به گونهای است که میتواند اثر بخشی از این پاسخهای زمینهای را در فرآیند نمونهبرداری و پردازش مدیریت کند.
به همین دلیل فلزیابهای PI در محیطهایی مانند خاکهای معدنی یا برخی مناطق ساحلی میتوانند مزیت داشته باشند.
البته این موضوع به معنی «مصون بودن کامل از اثر خاک» نیست. شرایط زمین همچنان میتواند روی ثبات، حساسیت و کیفیت سیگنال اثر بگذارد.
آیا فلزیاب پالسی واقعاً عمق بیشتری دارد؟(فروش فلزیاب)
پاسخ دقیق این است: در بسیاری از شرایط، فناوری PI میتواند برای اهداف بزرگ و عمیق عملکرد بسیار خوبی داشته باشد، اما عمق یک عدد ثابت نیست.
عمق قابل تشخیص به مجموعهای از عوامل وابسته است:
- اندازه هدف
- جنس و رسانایی هدف
- شکل هدف
- جهت قرارگیری هدف
- اندازه و طراحی کویل
- قدرت و شکل پالس
- حساسیت گیرنده
- شرایط خاک
- تداخل الکترومغناطیسی
- تنظیمات دستگاه
- مهارت اپراتور
برای مثال، یک جسم فلزی بزرگ ممکن است از فاصله بسیار بیشتری قابل تشخیص باشد، در حالی که یک قطعه فلزی بسیار کوچک در همان خاک و با همان دستگاه ممکن است فقط در فاصله بسیار کمتری پاسخ قابل اعتماد ایجاد کند.
بنابراین ادعای «عمق ثابت» برای همه اهداف، از نظر فنی قابل اتکا نیست.
تفاوت عملکرد فلزیاب پالسی و VLF
مقایسه PI و VLF زمانی مفید است که بدانیم هر فناوری برای چه شرایطی طراحی شده است.
فلزیاب پالسی
- ارسال پالسهای کوتاه
- عملکرد مناسب در بسیاری از خاکهای معدنی
- توانایی مناسب برای اهداف بزرگ و عمیق
- ساختار تشخیص متفاوت نسبت به VLF
- معمولاً تفکیک محدودتر در بسیاری از مدلها
فلزیاب VLF
- استفاده از میدان متناوب با فرکانس کاری مشخص
- قابلیتهای تفکیک هدف در بسیاری از مدلها
- مناسب برای کاربردهایی مانند سکهیابی و جستجوی اهداف سطحیتر
- حساسیت متفاوت نسبت به مواد معدنی زمین
منابعی که بررسی کردیم نیز تفاوت PI و VLF را عمدتاً در همین محورهای عمق، شرایط خاک و تفکیک توضیح دادهاند.
در نتیجه نمیتوان گفت یک فناوری همیشه بهتر از دیگری است؛ نوع هدف و محیط تعیین میکند کدام فناوری منطقیتر باشد.
چه عواملی روی عملکرد فلزیاب پالسی تأثیر میگذارند؟
حتی بهترین مدار PI نیز نمیتواند قوانین فیزیک را کنار بزند.
اندازه هدف
هدف بزرگتر معمولاً پاسخ قویتری ایجاد میکند و احتمال شناسایی آن در فاصله بیشتر افزایش مییابد.
جنس هدف
رسانایی و ویژگیهای الکتریکی فلز روی پاسخ ایجادشده تأثیر دارد.
فاصله هدف از کویل
هرچه فاصله بیشتر شود، شدت میدان و در نتیجه پاسخ قابل دریافت کاهش پیدا میکند.
اندازه کویل
کویلهای بزرگتر میتوانند میدان وسیعتری ایجاد کنند، اما همیشه بهترین انتخاب برای اهداف کوچک نیستند. منابع آموزشی موجود نیز اندازه کویل را از عوامل مهم مؤثر بر عملکرد معرفی کردهاند.
شرایط خاک
مواد معدنی، رطوبت و ساختار زمین میتوانند کیفیت سیگنال را تغییر دهند.
تنظیمات
حساسیت، Sample Delay، فیلترها و سایر پارامترهای موجود در هر مدل میتوانند روی نتیجه تأثیر بگذارند.
اشتباهات رایج در هنگام و استفاده خریدفلزیاب پالسی
یکی از رایجترین اشتباهات، قرار دادن حساسیت روی بیشترین مقدار ممکن است.
حساسیت بالاتر الزاماً عملکرد بهتر ایجاد نمیکند. اگر دستگاه در محیط موردنظر بیش از حد ناپایدار شود، تشخیص سیگنال واقعی دشوارتر خواهد شد. منابع آموزشی تنظیم فلزیاب پالسی نیز تأکید میکنند که افزایش بیش از حد حساسیت میتواند نویز و سیگنالهای کاذب را افزایش دهد.
اشتباه دیگر، حرکت نامناسب کویل است. حرکت باید تا حد امکان کنترلشده و یکنواخت باشد و کاربر باید با رفتار صوتی دستگاه آشنا شود.
همچنین نباید هر سیگنال را فوراً به یک هدف ارزشمند نسبت داد. یک سیگنال فقط نشاندهنده وجود یک پاسخ قابل توجه است و تفسیر آن به شرایط، تست مجدد و تجربه اپراتور نیاز دارد.
آیا فلزیاب پالسی برای همه مناسب است؟
اگر هدف کاربر جستجوی اهداف بزرگتر در عمق زیاد یا کار در محیطهایی با خاک معدنی باشد، PI میتواند گزینه جذابی باشد.
اما اگر اولویت اصلی، تفکیک دقیقتر اهداف و جستجوی سکه یا اشیای کوچک در محیطهای کممعدن باشد، برخی دستگاههای VLF ممکن است انتخاب مناسبتری باشند.
پس انتخاب فلزیاب نباید با سؤال «کدام فناوری قویتر است؟» شروع شود؛ سؤال بهتر این است:
هدف من چیست، در چه زمینی جستجو میکنم و چه نوع اطلاعاتی از دستگاه نیاز دارم؟
سوالات متداول درباره نحوه کار فلزیاب پالسی
با ارسال پالس الکترومغناطیسی به وسیله کویل و اندازهگیری پاسخ ثانویهای که در اثر القای جریان در جسم فلزی ایجاد میشود.
در بسیاری از شرایط PI برای اهداف بزرگ و عمیق عملکرد بسیار خوبی دارد، اما عمق به اندازه هدف، کویل، خاک، تنظیمات و عوامل متعدد دیگر وابسته است.
طراحی و روش نمونهبرداری PI میتواند اثر برخی پاسخهای ناشی از مواد معدنی زمین را بهتر مدیریت کند؛ بنابراین در بسیاری از خاکهای معدنی عملکرد مناسبی دارد.
فلزیاب پالسی میتواند به اهداف فلزی از جمله برخی اهداف طلا پاسخ دهد، اما اندازه هدف، شکل، عمق، رسانایی، نوع خاک و طراحی دستگاه اهمیت زیادی دارند و نمیتوان تشخیص قطعی هر قطعه طلا را تضمین کرد.
Sample Delay فاصله زمانی میان پایان پالس و مرحله نمونهبرداری از پاسخ را کنترل میکند و میتواند روی نوع پاسخهایی که سیستم بهتر دریافت میکند اثر بگذارد.
