اسکنر کنراد جی آر4 Conrad Gr4

زمان مطالعه: 8 دقیقه

اسکنر کنراد GR-4 یک سیستم اسکن سه بعدی زمین از برند Groundtech است که با فناوری سنسور دوگانه MFS-2 برای بررسی ناهنجاری های زیر سطح زمین، اهداف فلزی و ساختارهایی مانند فضاهای خالی طراحی شده است. این دستگاه علاوه بر اسکن سه بعدی، قابلیت Live Scan و Pinpointer را نیز ارائه می دهد و می تواند نتایج اسکن را روی نمایشگر رنگی داخلی دستگاه نمایش دهد. همچنین امکان انتقال اطلاعات و بررسی دقیق تر داده ها از طریق نرم افزار G-Portal روی Android و iOS وجود دارد.

اگر به دنبال خرید یک اسکنر تصویری حرفه ای هستید که علاوه بر نمایش اطلاعات روی خود دستگاه، امکان تحلیل سه بعدی داده ها را نیز داشته باشد، Conrad GR-4 یکی از محصولاتی است که باید مشخصات فنی و نوع کاربری آن را با دقت بررسی کنید.

مشخصات فنی اسکنر کنراد GR-4

مشخصات بالا بر اساس اطلاعات رسمی Groundtech تنظیم شده است. سازنده تاکید می کند که عمق به ساختار خاک، اندازه هدف و عملکرد اسکن وابسته است؛ بنابراین عدد 15 متر نباید به عنوان عمق تضمینی برای هر هدف در نظر گرفته شود.

کنراد GR-4 چیست و برای چه کاری ساخته شده است؟

GR-4 در گروه سیستم های 3D Ground Scanner قرار می گیرد. تفاوت اصلی چنین دستگاهی با فلزیاب های نقطه زن معمولی در روش جمع آوری و نمایش اطلاعات است

در یک فلزیاب معمولی، اپراتور معمولا با سیگنال صوتی، Target ID و تغییرات پاسخ دستگاه برای بررسی هدف استفاده می کند. اما در GR-4 اطلاعات حاصل از اسکن زمین می تواند به صورت گرافیکی و سه بعدی مورد بررسی قرار گیرد.

Groundtech، GR-4 را برای بررسی ناهنجاری های زیر سطح زمین، اهداف فلزی و ساختارهایی مانند فضاهای خالی، اتاق ها و تونل ها معرفی کرده است. البته تفسیر نتیجه اسکن به تجربه اپراتور، شرایط خاک و نحوه اجرای اسکن وابسته
است

فناوری MFS-2 Dual Sensor در GR-4

یکی از بخش های مهم Conrad GR-4، استفاده از MFS-2 Dual Sensor Technology است.

این سیستم از سنسور دوگانه برای جمع آوری داده های مربوط به میدان مغناطیسی زمین استفاده می کند. مشخصات رسمی دستگاه محدوده ±2000 µT، پردازنده 240 MHz و مبدل 12-bit A/D را اعلام می کند.

هدف از این ساختار، دریافت داده های مناسب برای تحلیل ناهنجاری های زیر سطحی و تولید خروجی قابل بررسی در سیستم سه بعدی است.

نکته مهم این است که نباید فناوری MFS-2 را با سیستم پالسی اشتباه گرفت. GR-4 معمولی دارای سیستم PI نیست. سیستم Pulse Induction مربوط به مدل GR-4 Dual است که به صورت جداگانه عرضه می شود. طبق مشخصات رسمی، GR-4 Dual علاوه بر سیستم اسکن سه بعدی، یک سیستم PI با فرکانس 1 kHz دارد.

سیستم اسکن سه بعدی GR-4

قابلیت اصلی این دستگاه، سیستم 3D Ground Scanning است.

در این حالت داده های ثبت شده از زمین برای تحلیل ساختار زیر سطحی مورد استفاده قرار می گیرند. خروجی می تواند از طریق نرم افزار G-Portal به صورت سه بعدی و چهار بعدی مورد بررسی قرار گیرد.

این قابلیت برای کاربری هایی که نیاز به بررسی یک محدوده مشخص دارند اهمیت بیشتری پیدا می کند؛ زیرا اپراتور می تواند داده اسکن را ذخیره کرده و بعدا دوباره آن را بررسی کند.

بر اساس اطلاعات رسمی Groundtech، سیستم اسکن سه بعدی GR-4 در شرایط مناسب می تواند تا عمق اعلامی 15 متر را بررسی کند، اما عمق واقعی به اندازه هدف، ساختار خاک و روش اسکن بستگی دارد.

عمق اسکن کنراد GR-4 چقدر است؟

یکی از پرتکرارترین سوالات هنگام خرید این دستگاه، میزان عمق آن است.

سازنده برای سیستم 3D Ground Scan، عمق تا 15 متر را اعلام کرده است. با این حال، این عدد یک حداکثر فنی است و نمی توان گفت هر فلز یا هدفی در عمق 15 متر قابل شناسایی خواهد بود.

عمق واقعی تحت تاثیر عوامل مختلفی قرار دارد، از جمله:

• اندازه هدف
• شکل و جنس هدف
• ساختار خاک
• میزان مواد معدنی موجود در زمین
• رطوبت خاک
• روش حرکت سنسور
• کیفیت اجرای اسکن
• تجربه اپراتور
• نحوه تحلیل داده ها

بنابراین هنگام مقایسه قیمت یا عملکرد اسکنرهای تصویری، بهتر است به جای توجه صرف به یک عدد عمق، فناوری دستگاه و شرایط واقعی استفاده را نیز بررسی کنید.

Live Scan در اسکنر GR-4

حالت Live Scan برای مشاهده سریع تغییرات و ناهنجاری های زیر زمین طراحی شده است.

در این حالت کاربر می تواند هنگام حرکت در محیط، تغییرات ثبت شده را به صورت گرافیکی مشاهده کند. این ویژگی می تواند برای بررسی اولیه یک محدوده و پیدا کردن نقاطی که نیاز به اسکن دقیق تر دارند کاربرد داشته باشد.

Live Scan با اسکن سه بعدی کامل یکسان نیست و هر کدام برای شرایط متفاوتی کاربرد دارند. برای تحلیل دقیق تر یک نقطه مشخص، اجرای اسکن اصولی و سپس بررسی داده ها اهمیت بیشتری دارد

قابلیت Pinpointer در Conrad GR-4

GR-4 به قابلیت Pinpointer نیز مجهز است.

هدف این قابلیت، کمک به تعیین موقعیت دقیق تر یک ناهنجاری یا هدف در محدوده بررسی شده است. برای اپراتوری که ابتدا یک منطقه بزرگ را اسکن کرده و سپس قصد دارد محدوده هدف را کوچک تر کند، Pinpointer می تواند کاربردی باشد.

البته Pinpointer به تنهایی جایگزین یک اسکن کامل سه بعدی نیست و نتیجه آن نیز باید در کنار سایر داده های اسکن تفسیر شود.

نرم افزار G-Portal چیست؟

یکی از امکانات مهم GR-4، سازگاری با نرم افزار اختصاصی G-Portal است.

این نرم افزار برای دستگاه های Android و iOS ارائه شده و امکان مشاهده و تحلیل داده های اسکن را فراهم می کند. طبق اطلاعات رسمی Groundtech، کاربر می تواند داده های اسکن را ذخیره کرده و تحلیل های سه بعدی و چهار بعدی را در محیط نرم افزار انجام دهد.

این قابلیت برای کاربران حرفه ای اهمیت زیادی دارد، زیرا بررسی دوباره داده ها می تواند به درک بهتر نتیجه اسکن کمک کند.

در عین حال، یکی از مزیت های GR-4 این است که برای استفاده اصلی، وابستگی کامل به تلفن یا تبلت ندارد و دستگاه دارای نمایشگر رنگی داخلی است. بنابراین تنظیمات و نتایج اسکن را می توان مستقیما روی خود دستگاه مشاهده کرد.

آیا GR-4 فلزیاب است یا اسکنر تصویری؟

GR-4 بیشتر در دسته اسکنر سه بعدی زمین قرار می گیرد.

این موضوع اهمیت دارد، زیرا برخی فروشندگان تمام مدل های Conrad را با عنوان فلزیاب پالسی یا فلزیاب تصویری معرفی می کنند. در حالی که طبق جدول رسمی Groundtech، سیستم GR-4 معمولی دارای فناوری MFS-2 Dual Sensor است و سیستم Pulse Induction در مدل GR-4 Dual اضافه شده است.

بنابراین اگر هدف شما استفاده از سیستم PI است، باید هنگام خرید به مدل GR-4 Dual توجه کنید و آن را با GR-4 معمولی اشتباه نگیرید.

تفاوت اسکنر GR-4 با اسکنرGR-4 Dual

این دو مدل از نظر نام بسیار شبیه هستند، اما تفاوت فنی مهمی دارند.

طبق اطلاعات رسمی Groundtech، GR-4 Dual یک سیستم ترکیبی اسکن سه بعدی و Pulse Induction است و عمق سیستم Detector آن تا 3 متر اعلام شده است. این عدد را نباید به GR-4 معمولی نسبت داد.

باتری و مدت زمان کار GR-4

 از باتری داخلی 3.7V Li-ion استفاده می کند.

مدت زمان کار سیستم اسکن سه بعدی طبق مشخصات رسمی حدود 10 ساعت اعلام شده است. شارژ دستگاه نیز از طریق Type-C و آداپتور 25W انجام می شود.

برای استفاده میدانی، مدت زمان کار باتری یکی از مشخصاتی است که باید در کنار وزن، حمل و شرایط پروژه مورد توجه قرار گیرد.

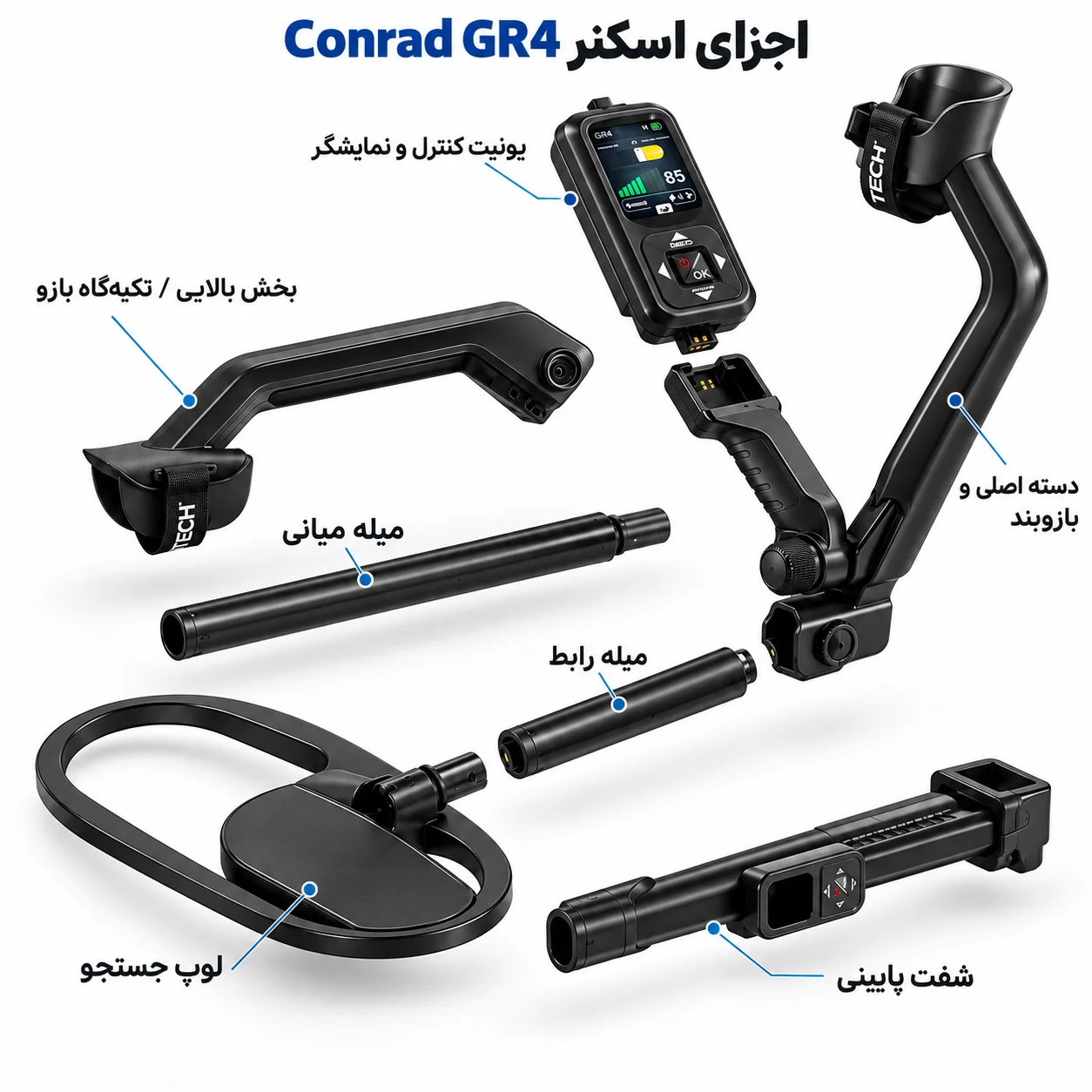

طراحی و کاربری اسکنر کنراد GR-4

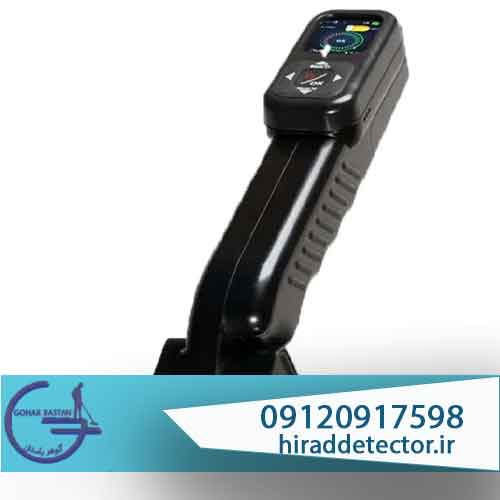

یکی از ویژگی های GR-4 طراحی ماژولار و قابل حمل آن است. نمایشگر رنگی داخلی باعث شده اپراتور برای مشاهده تنظیمات و نتیجه اسکن همیشه به تلفن یا تبلت وابسته نباشد.

همچنین اتصال Bluetooth 4.2 BLE برای ارتباط با تجهیزات سازگار و انتقال اطلاعات به نرم افزار G-Portal در نظر گرفته شده است.

این ویژگی ها GR-4 را برای کاربرانی که به دنبال یک سیستم قابل حمل برای بررسی های زیرسطحی هستند، به گزینه ای قابل بررسی تبدیل می کند.

لوازم داخل پک GR-4

طبق اطلاعات رسمی Groundtech، محتویات اصلی بسته شامل موارد زیر است:

• یونیت اصلی GR-4
• کیف حمل
• دفترچه راهنما
• آداپتور شارژ
• سنسور دوگانه MFS-2

محتویات بسته را هنگام خرید از فروشنده بررسی کنید، زیرا پکیج یا لوازم همراه ممکن است بر اساس بازار عرضه تغییر کند.

خرید اسکنر کنراد GR-4

هنگام خرید Conrad GR-4 فقط به عبارت هایی مانند «عمق بالا» یا «تصویربرداری سه بعدی» توجه نکنید. نوع سیستم، سنسور، نرم افزار، آموزش کار با دستگاه، اصالت کالا و خدمات پس از فروش نیز اهمیت زیادی دارند.

همچنین اگر فروشنده عددی بالاتر از مشخصات رسمی برای عمق دستگاه اعلام می کند، بهتر است منبع و شرایط آزمایش آن را بررسی کنید. خود سازنده نیز عمق 15 متر را وابسته به اندازه هدف و ساختار خاک معرفی کرده است.

برای دریافت اطلاعات درباره خرید فلزیاب و انتخاب دستگاه متناسب با نوع زمین و هدف مورد نظر، بهتر است پیش از خرید مشخصات دستگاه با شرایط واقعی استفاده مقایسه شود.

قیمت کنراد GR-4

قیمت اسکنر وردیاب کنراد GR-4 ثابت نیست و می تواند با توجه به نرخ ارز، شرایط واردات، اصالت دستگاه، گارانتی، محتویات بسته و خدمات فروشنده تغییر کند.

به همین دلیل بهتر است قیمت روز دستگاه را در زمان خرید استعلام کنید. همچنین قیمت GR-4 معمولی را با GR-4 Dual مقایسه نکنید؛ زیرا مدل Dual دارای سیستم PI اضافه است و از نظر امکانات فنی در رده متفاوتی قرار می گیرد.

آیا کنراد GR-4 برای شما مناسب است؟

اگر هدف شما بررسی زیر سطح زمین، تحلیل سه بعدی داده ها و کار با یک سیستم سنسور دوگانه است، GR-4 می تواند در فهرست گزینه های مورد بررسی شما قرار بگیرد.

این دستگاه بیشتر برای کاربری هایی مناسب است که اپراتور به تحلیل داده و تصویربرداری زیرسطحی اهمیت می دهد و صرفا به یک فلزیاب صوتی ساده نیاز ندارد.

در مقابل، اگر هدف اصلی شما داشتن یک سیستم پالسی در کنار اسکن سه بعدی است، باید به مدل GR-4 Dual توجه کنید، زیرا سیستم PI در نسخه Dual ارائه شده است.

سوالات متداول درباره اسکنر کنراد GR-4

عمق اسکن GR-4 چقدر است؟

Groundtech برای سیستم اسکن سه بعدی GR-4 عمق تا 15 متر را اعلام کرده است. عمق واقعی به اندازه هدف، نوع خاک و شرایط اسکن وابسته است و نباید 15 متر را به عنوان عمق تضمینی هر هدف در نظر گرفت.

آیا GR-4 سیستم پالسی دارد؟

خیر. GR-4 معمولی بر اساس سنسور MFS-2 Dual Sensor کار می کند. سیستم Pulse Induction مربوط به مدل GR-4 Dual است.

آیا GR-4 قابلیت اسکن سه بعدی دارد؟

بله. سیستم اصلی این دستگاه 3D Ground Scanning است و اطلاعات را می توان با G-Portal روی Android و iOS نیز تحلیل کرد.

آیا GR-4 بدون موبایل کار می کند؟

بله. طبق اطلاعات رسمی، GR-4 دارای نمایشگر رنگی داخلی است و می تواند تنظیمات و نتایج اسکن را روی خود دستگاه نمایش دهد. اتصال به G-Portal برای امکانات بیشتر تحلیل و ذخیره داده ها کاربرد دارد.

تفاوت GR-4 و GR-4 Dual چیست؟

مهم ترین تفاوت این است که GR-4 Dual علاوه بر سیستم اسکن سه بعدی MFS-2، دارای سیستم Pulse Induction با فرکانس 1 kHz است. این سیستم در GR-4 معمولی وجود ندارد.

باتری GR-4 چقدر دوام دارد؟

باتری دستگاه از نوع لیتیوم یون 3.7V است و زمان کار سیستم اسکن سه بعدی حدود 10 ساعت اعلام شده است. شرایط استفاده می تواند روی زمان واقعی کارکرد تاثیر بگذارد.

آیا GR-4 برای کاربر حرفه ای مناسب است؟

ساختار سنسور MFS-2، اسکن سه بعدی، نمایشگر داخلی و امکان تحلیل داده با G-Portal باعث شده این دستگاه برای کاربرانی که با اسکن زیرسطحی و تحلیل داده کار می کنند، گزینه ای قابل بررسی باشد. نتیجه نهایی اما به مهارت اپراتور و اجرای صحیح اسکن وابسته است.

جمع بندی

Conrad GR-4 یک اسکنر سه بعدی زمین با فناوری MFS-2 Dual Sensor است که برای بررسی ناهنجاری های زیر سطحی، اهداف فلزی و ساختارهای مدفون طراحی شده است. سیستم 3D Ground Scan، Live Scan، Pinpointer، نمایشگر رنگی داخلی و نرم افزار G-Portal از مهم ترین امکانات آن هستند.

سازنده برای سیستم اسکن سه بعدی عمق تا 15 متر را اعلام کرده، اما این عدد به اندازه هدف و ساختار زمین وابسته است و نباید به عنوان عمق قطعی در شرایط مختلف در نظر گرفته شود. همچنین باید توجه داشت که GR-4 معمولی با GR-4 Dual تفاوت دارد و سیستم PI فقط در مدل Dual ارائه شده است.
